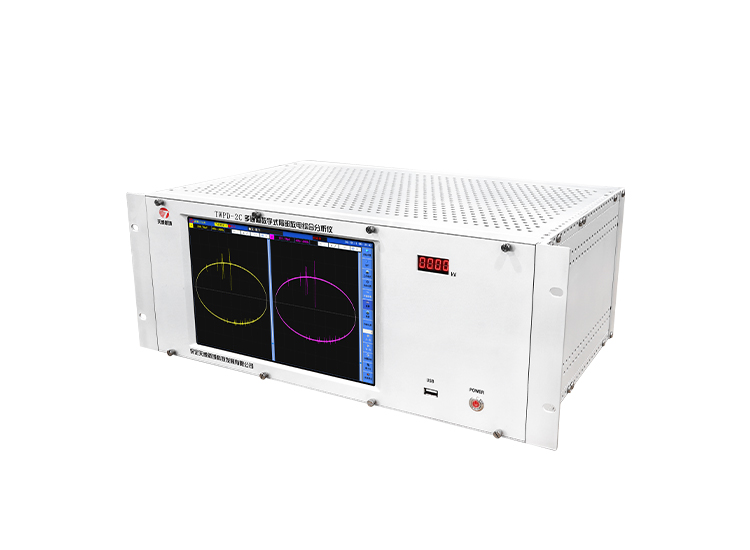

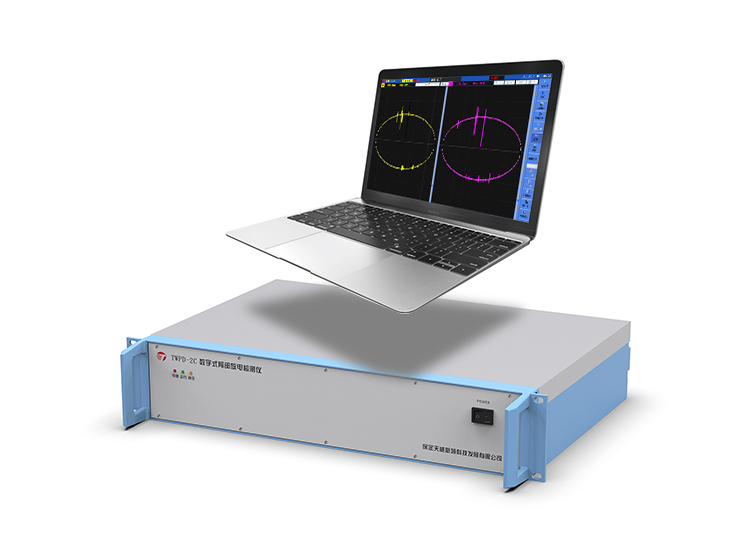

TWPD-2C多通道數字式局部放電綜合分析儀
TWPD-2C數字式局部放電綜合分析儀及其配套傳感器主要用于檢測多種高壓電氣設備。該產品操作簡單，采用抗干擾技術，檢測靈敏度高，獨立窗口顯示，具有輕便防震、可靠性高、抗高電壓沖擊能力強等優勢。該儀器采用基于FPGA的高速數據采集處理系統，大幅提高采樣率與處理速度，具有強大的復雜信號分析能力和強干擾環境局放檢測能力，并配置特定的傳感器對高壓設備進行檢測，能夠及時發現和檢測出設備內部絕緣狀態的變化，對設備絕緣故障及時處理。
業務電話：0312-3309225
售后熱線：0312-3309212
功能特點
1、局部放電檢測：高壓電氣設備局部放電檢測，2通道獨立采集數據（非通道轉換式），同步信號采樣，2個窗口單獨顯示局放測量結果。
2、FPGA高速數據采集處理系統：采用基于FPGA的高速數據采集處理系統，采樣率高達65MS/s，能夠高度還原脈沖信號，對信號進行納秒級時域分析，并能夠實現小波消噪、時頻分析等算法。
3、提供在復雜現場的多種抗干擾措施：獨特天線噪聲門控、信號極性判別、局放智能識別、動態抗干擾、數字模擬混合濾波等多種抗干擾功能，各種抗干擾措施靈活組合應用，能夠有效減小干擾對測量結果的影響，便于在復雜的環境下確保準確測量。
4、多種分析功能：具有相位分析，指紋圖、頻譜分析，三維圖及二維圖分析，軟件也可以詳查分析某個相位波形，窗口隨意放大和縮小，也可以對該段數據進行頻譜分析，分析放電波形的頻譜含量，使放電波形之間更具可比性，統計分析試驗數據，減少試驗中非穩定性因素對試驗結果的影響。
5、顯示屏：10英寸觸摸液晶顯示屏，分辨率高達1280×800，方便現場的操作使用。
6、便攜移動：適合在環境復雜的現場移動使用。
7、自動記錄保存數據：自動或手動記錄保存試驗數據和瞬態放電波形，生成試驗報告，提供后期數據分析參考。
性能參數
| 項目 | 描述 |
| 測量通道 | 2通道 |
| 采樣速率 | 5MS/s |
| 程控濾波器分段 | 低端頻率：20kHz、40kHz、80kHz、200kHz 高端頻率：100kHz、300kHz、600kHz、1MHz |
| 測量范圍 | 0.1pC～1000nC |
| 本量程非線性誤差 | 5% |
| 量程 | ×1,×10,×100,×1000,×10000,×100000 |
| 可測試品的電容量范圍 | 6pF～250µF |
| 試驗電源頻率范圍 | 50～500Hz |
| 抗沖擊電壓能力 | 5000V，在各入口和電源端（正、負、AC） |
| 電源 | AC 220V 功率120W |
| 顯示屏 | 10英寸真彩色TFT觸摸液晶顯示屏；顯示分辨率：1280×800 |
| 外部接口 | 2路電信號接口；外同步接口；5個USB接口；HDMI接口；接地端子 |
| 外形尺寸 | 360*208*252mm（長×寬×深） |
| 重量 | 10kg |
